عملکرد بهینه منبع پمپ، مستلزم تنظیم باد منبع تحت فشار یا گاهی تعویض تیوپ است. گاهی به علت پاره شدن تیوپ، آب به داخل منبع وارد می گردد و پمپ آب نوسان پیدا می نماید. در این مقاله از مجلۀ خبرنگاران با نحوه شارژ باد منبع پمپ و روش تعویض آن بیشتر آشنا خواهیم شد. با ما همراه باشید.

نکات کلیدی

• بیشتر مخازن فشار از قبل تنظیم شده اند و معمولا بین 25-15 psi هستند. پس از نصب مخزن، شما می توانید شارژ باد را با استفاده از گیج لاستیک و کمپرسور یا پمپ تنظیم کنید.
• فشار ایده آل برای مخزن به تنظیم سوئیچ فشار بستگی دارد.
• اگر تجهیزات تصفیه آب بین پمپ و مخزن فشار نصب شده اند؛ از شیر بای پس برای منحرف کردن آب از مخزن بهره ببرید.

منبع پمپ فشار آب چیست؟

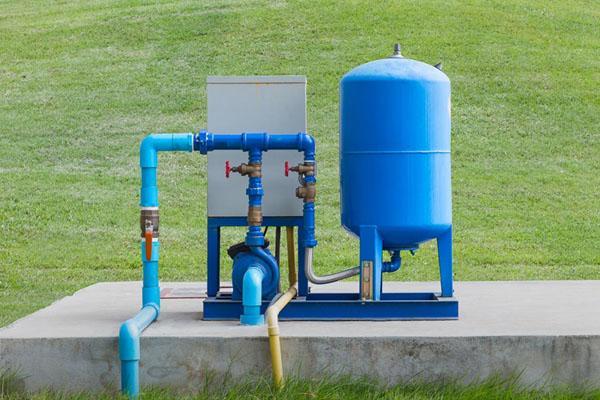

مخزن فشار یا منبع پمپ فشار آب، یک محفظه از جنس فلزی یا فایبرگلاس است که ظرفیت آن می تواند از 2 لیتر تا 500 لیتر متغیر باشد.

داخل این مخزن یک دیافراگم لاستیکی وجود دارد که مخزن را به 2 نیمه تقسیم می نماید؛ یعنی نیمه مرطوب و نیمه خشک. سوپاپ لاستیکی به قسمت خشک منبع پمپ فشار متصل است و هوای فشرده به داخل آن پمپ می گردد تا به حد معینی برسد.

نیمه مرطوب دارای خروجی رزوه ای فلزی یا پلاستیکی است که به آن وصل شده و دارای اتصال به لوله برای پمپ فشار است.

مخازن پمپ تحت فشار از فولاد یا فایبرگلاس ساخته می شوند. مدل های فولادی مدرن و مقرون به صرفه قیمت هستند و تعمیر کم هزینه ای دارند. دیافراگم مدل فولادی، داخل آن ها تعبیه شده است.

مارک های باکیفیت معمولاً بادوام هستند؛ با این حال ممکن است در معرض آب بی کیفیت و هوای محیط، فرسوده شوند. گزینه سنگین تر، مخزن فایبر شیشه ای بوده و نقطه قوت این مخزنُ قابل تعویض بودن آن در صورت ترکیدگی است. این مخزن سال ها دوام می آورد؛ چرا که زنگ نمی زند.

پمپ فشار چگونه کار می نماید؟

منبع پمپ فشار با نوعی کلید الکتریکی کار می نماید. این کلید هر زمان که فشار سیستم به نقطه از پیش تنظیم شده برسد، پمپ را خاموش می نماید. این کلید گاهی اوقات ثابت و گاهی قابل تنظیم است.

زمانی که پمپ فشار کار می نماید و شیر آب سیستم باز است، آب از شیر خارج می گردد. زمانی که شیر آب بسته می گردد، جریان آب متوقف شده و فشار سیستم افزایش پیدا می نماید.

به محض این که فشار به تنظیم خاموش سوئیچ یا کنترلر رسید، پمپ خاموش می گردد و لوله ها تحت فشار باقی می مانند. البته آب خیلی فشرده نیست و لوله ها فقط مقدار کمی آب را ذخیره می نمایند.

بنابراین وقتی دوباره شیر آب را باز می کنید، فشار خیلی سریع کاهش می یابد و فقط مقدار کمی آب از آن خارج می گردد. زمانی که فشار تا تنظیم روشن سوئیچ کاهش می یابد، پمپ دوباره روشن می گردد و آغاز به پمپاژ می نماید.

در مخازن تحت فشار، منبع از هوای فشرده برای ایجاد فشار آب استفاده می نماید. منابع پمپ به خودیِ خود فشار مثبتی ندارند و مخازن به عنوان سیستم ذخیره آب با یاری محفظه های هوا یا دیافراگم های لاستیکی آب تحت فشار فراوری می نمایند.

زمانی که آب به داخل مخزن جریان می یابد، هوای فشرده روی دیافراگم پایین آمده و فشار داخل مخزن را افزایش می دهد. هر مخزن منبع پمپ، مجهز به یک سوئیچ فشار است که چرخه پمپ را فعال می نماید.

زمانی که فشار در مخزن به تنظیم فشار بالای از پیش مشخص شده رسید، سوئیچ به پمپ هشدار خواهد داد تا ورود آب به مخزن فشار را متوقف کند.

مکانیسم عملکرد منبع پمپ آب

وقتی شیر آشپزخانه را باز می کنید یا زمانی که می خواهید دوش بگیرید، آب تحت فشار به شیر یا سردوش می رسد. هوای داخل مخزن، آب را در سراسر خانه شما به حرکت در می آورد؛ بنابراین لازم نیست نگران جریان ضعیف آب و فشار کم آن باشید.

با این حال با خروج آب بیشتر از مخزن، فشار داخل مخزن کاهش پیدا می نماید. زمانی که فشار داخلی به نقطه پایین از پیش مشخص شده یا همان نقطه قطع می رسد، گیج فشار اُفت را حس نموده و به سوئیچ فشار هشدار می دهد که مخزن به آب بیشتری احتیاج دارد.

مطلب پیشنهادی: آموزش تعمیر پمپ دستگاه تصفیه خانگی

چگونه شارژ باد منبع پمپ آب را تنظیم کنیم؟

بیشتر مخازن فشار از قبل تنظیم شده اند و معمولا بین 25-15 psi هستند. پس از نصب مخزن، شما می توانید شارژ باد را با استفاده از گیج لاستیک و کمپرسور یا پمپ تنظیم کنید.

آنالیز کنید که پمپ آب با چه فشاری از سوئیچ فشار خاموش و روشن می گردد. مطمئن شوید که فشار آب در سیستم وجود ندارد؛ زیرا باعث اشتباه نشان دادن فشار هوا می گردد.

سپس پمپ را در سوئیچ خاموش کنید و شیرهای برق را روی منبع ببندید. بهتر است هوای مخزن تقریباً 70 درصد فشار در حالت خاموش باشد. برای مثال، پمپ بعد از ایجاد فشار با سرعت 500 کیلو پاسکال خاموش می گردد.

سپس فشار کاهش یافته و دوباره با سرعت 200 کیلو پاسکال روشن خواهد شد. بهتر است فشار هوا را روی 350 کیلو پاسکال تنظیم کنید.

پمپ آب را دوباره روشن نموده و آنالیز کنید که آیا همان طور که می خواهید خاموش و روشن می گردد یا خیر. اگر چرخه انجام شد، شاید لازم باشد هوا را به سمت بالا یا پایین تنظیم کنید.

منبع پمپ آب باید روی چه فشاری تنظیم گردد؟

فشار مخزن پمپ آب باید روی 2 psi زیر نقطه قطع سوئیچ تنظیم گردد. این مقدار بسته به تنظیمات فشار مخزن فرق دارد. بیشتر مخازن پمپ آب روی 30/50 تنظیم می شوند و فشار قطع برای پمپ چاه 30 psi است.

بنابراین مخزن باید دارای فشار 28 psi باشد. اگر مخزن پمپ آب روی سوئیچ فشار 40/60 مشخص شده است، تنظیم فشار باید 38 psi باشد.

این فشار نشان دهنده مخزن خالی از آب است و زمانی که آب در مخزن وجود داشته باشد، فشار افزایش می یابد. بعلاوه توجه به این نکته لازم است که بین فشار بالا و پایین در فشار سوئیچ ها باید فاصله 20 psi وجود داشته باشد.

اگر فاصله زیادی بین فشار بالا و پایین وجود داشت، پمپ آب دائماً چرخه خواهد داشت. مصرف آب کم هم باعث کاهش فشار و روشن شدن پمپ می گردد. پمپی که به سرعت و به طور مکرر چرخه کوتاه دارد، در معرض خرابی زودرس نیز قرار خواهد داشت.

این نوسان دائمی بین نقطه روشن و خاموش فشار زیادی روی اجزای پمپ وارد می نماید و باعث شکسته شدن آن می گردد.

چگونه تنظیم فشار منبع آب را آنالیز کنیم؟

تنظیم فشار مخزن را می توان روی بیشتر سوئیچ های فشار به وضوح پیدا کرد. با این حال اگر از تنظیمات سوئیچ فشار مطمئن نیستید، یک راه آسان برای آنالیز آن وجود دارد.

در این راستا صبر کنید تا مخزن پر گردد و سپس، یکی از شیرهای آب خانه خود را باز کنید. همان طور که آب از مخزن خارج و به خانه شما وارد می گردد، فشار در مخزن به تدریج کاهش می یابد.

سوئیچ فشار را آنالیز کنید تا پمپ آب روشن گردد. اگر پمپ با 30 psi روشن شد، مخزن احتمالاً روی 30/50 تنظیم شده است. اگر پمپ روی 40 روشن شد، سوئیچ فشار روی 40/60 تنظیم شده است.

برای اطمینان بیشتر، شیر آب را ببندید و صبر کنید تا پمپ خاموش گردد. سوئیچ فشار را آنالیز کنید تا ببینید در چه فشاری این اتفاق می افتد. دومین عدد همان فشار بالای مخزن پمپ آب است.

چگونه شارژ باد منبع پمپ آب را آنالیز کنیم؟

برای آنالیز شارژ باد منبع پمپ طبق مراحل زیر پیش بروید:

• برق منبع پمپ آب را قطع کنید.
• شما باید پمپ شناور را خاموش کنید تا از روشن شدن آن جلوگیری گردد.
• سایر اتصالات الکتریکی به مخزن یا پمپ چاه نیز باید خاموش باشند.
• اگر تجهیزات تصفیه آب بین پمپ و مخزن فشار نصب شده اند؛ از شیر بای پس برای منحرف کردن آب از مخزن بهره ببرید.
• منبع پمپ آب را تخلیه کنید.
• تخلیه منبع پمپ آب قبل از آنالیز فشار مخزن بسیار مهم است.
• برای تخلیه مخزن، محل تخلیه دیگ بخار را روی منیفولد مخزن قرار دهید.
• شلنگ باغبانی را به تخلیه دیگ بخار وصل کنید.
• سپس تخلیه را روشن نموده و مخزن را در خارج از خانه یا گاراژ تخلیه نمایید.
• اگر مخزن فشار دارای منیفولد نباشد، یکی از شیرهای آب خانه خود را باز کنید و تا زمانی که مخزن تخلیه گردد و سوئیچ فشار 0 را نشان دهد، بگذارید جریان آب ادامه داشته باشد.
• گیج فشار را پیدا کنید. برای تست شارژ باد داخلی مخزن، به فشارسنج احتیاج دارید. گیج های فشار با استفاده از یک پیستون فشار مخزن را می خوانند.
• وظیفه این پیستون به حرکت درآوردن فنر مدرج در هنگام قرار گرفتن در معرض هوای تحت فشار است. از گیج برای آنالیز فشار منبع پمپ بهره ببرید. تمامی منابع تحت فشار دارای شیر شریدر هستند.
• دریچه های شریدر که روی لاستیک های خودرو و دوچرخه نیز یافت می شوند، برای آنالیز فشار و افزایش فشار هوا به کار می روند. در مخازن فلزی استاندارد، شیر شریدر در بالای مخزن قرار می گیرد و در مخازن کامپوزیت، شیر را می توان در قسمت پایه مخزن پیدا کرد.
• درپوش سوپاپ را باز کنید و گیج لاستیک را روی شیر فشار دهید. هوا، پیستون را در داخل گیج فعال می نماید و فشار هوای داخل مخزن را مقدار می گیرد.
• در صورت لزوم فشار را با کمپرسور هوا تنظیم کنید. فشار ایده آل برای مخزن به تنظیم سوئیچ فشار بستگی دارد. همان طور که قبلاً گفته شد، فشار مخزن باید 2 psi باشد. در سوئیچ 30/50، این عدد 28 خواهد بود.
• اگر فشار کمتر از این است با احتیاط از کمپرسور هوا بهره ببرید تا فشار به تنظیم مناسب برسد.
• مراقب باشید که فشار زیادی اضافه نکنید. مخزن با شارژ باد بیش از حد، آب کمتری را در خود نگه می دارد و می تواند به طور کامل بدون علامت دادن به پمپ، تخلیه گردد.

مطلب پیشنهادی:نشت آب پکیج

جمع بندی

مخزن فشار یا منبع پمپ آب در سیستم خانگی 3 هدف دارد. وقتی پمپ کار نمی نماید، آب در منبع ذخیره شده و آب تحت فشار را تامین می نماید. به عنوان منبع، ذخیره آب باعث کاهش کارکرد پمپ می گردد و عمر پمپ طولانی تر خواهد شد.

عملکرد مخزن تحت فشار براساس ویژگی های فیزیکی است. آب را نمی توان در منطقه کوچکتری فشرده کرد، در حالی که هوا این قابلیت را دارد. زمانی که آب به مخزن حاوی هوا پمپ می گردد، هوا فشرده شده و آب را تحت فشار قرار می دهد.

اولین قدم برای شارژ باد منبع پمپ، تخلیه آب منبع است. در مرحله بعدی با یاری کمپرسور پمپ، شارژ باد به مقدار 30 تا 35 psi تزریق می گردد. پس از اتمام فرایند شارژ باد، منبع به سیستم متصل شده و جریان آب آغاز می گردد.

سوالات متداول

چرخه دائم پمپ آب چه زمانی اتفاق می افتد و چه اثراتی دارد؟

زمانی که بین فشار بالا و پایین فاصله زیادی باشد، پمپ آب دائما چرخه خواهد داشت که همین امر ممکن است موجب خرابی زوردس پمپ گردد.

چند نوع مخزن پمپ تحت فشار فراوری می گردد و کدام یک کارکرد بهتری دارد؟

در حال حاضر دو نوع مخزن پمپ تحت فشار فراوری می گردد که یکی از نوع فولاد و دیگری از نوع فایبرگلاس ست. مخزن پمپ فولادی مدرن تر و کم هزینه تر است.

برای آنالیز شارژ منبع پمپ آب، اگر مخزن فشار، منیفولد نداشته باشد، چه باید کرد؟

در اینصورت بهتر است یکی از شیرهای آب خانه را باز کنید تا مخزن کاملا تخلیه گردد و سوئیچ فشار عدد 0 را نشان دهد.
